SL700系列磁栅尺
来源：365英国上市公司  发布时间：2022-02-26 09:56:15   点击次数：0

  • 紧凑型带式秤，便于安装在狭小的空间内

  • 非接触式检测

  • 磁性检测系统具有出色的防尘、耐油、抗振动和抗冲击性能。

  • 有效长度从 50 mm 到 100，000 mm

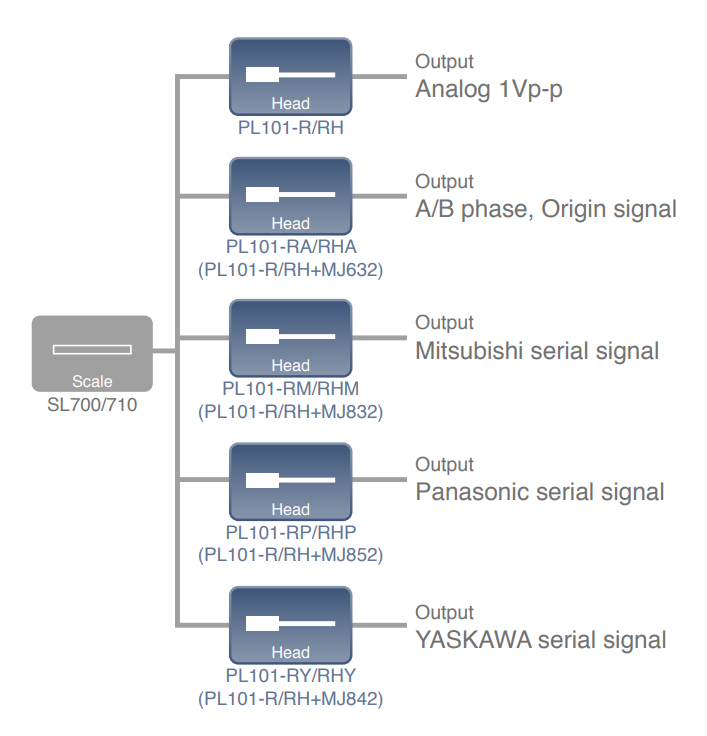

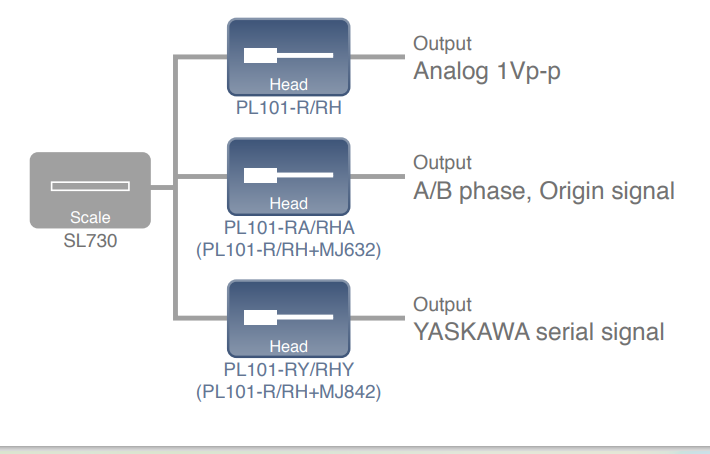

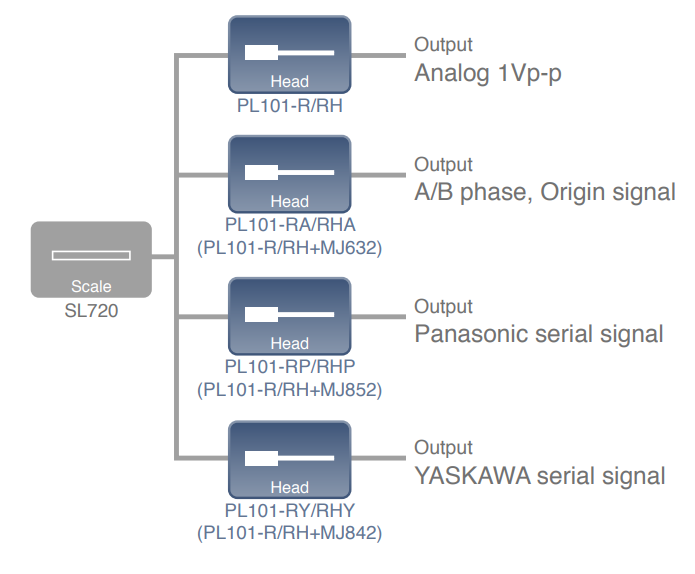

  • 当连接到PL101头和MJ500/600/620系列插值器（均单独出售）时，可检测线性位移并产生模拟或AB正交信号输出。

  • 有三种类型具有不同的参考点规格。




1645843120(1)

1645843176(1)

1645843218(1)



非接触型高分辨率数字尺，长度m

非接触型高分辨率数字尺.能附加原点.检测原点位置
● 磁性尺的构造小型(带状)，可安装在狭小空间
● 环境适应性：耐油．灰尘．冲击与振动能力强
● 与测头PL101和MJ500/MJ600/MJ620组合时.可根据直线上的位移量变化
● 依照需求不同.可选择不同的原点位置搭配

规格

型SL700系列SL710系列SL720系列SL730系列
测量长度（L）50 至 100，000 mm100 至 100，000 mm200 至 100，000 mm
参考点没有一个点（订购时指定位置）（1 mm 单位）多点 60 mm 间距，从左侧有效长度端开始参考标记
总长度长+40毫米
精度（20°C）*1±10升微米（长≦3，000毫米），±（长10升+2.5N）微米（长>3，000毫米）
再现波长800微米
质量15 克/米
热膨胀系数（14±1）×10-6/°C（刻度单位）
工作温度0°C 至 +45°C
储存温度-10°C 至 +50°C

*1 与 PL101 一起使用时。

麦格铭保留更改产品规格的权利，恕不另行通知。

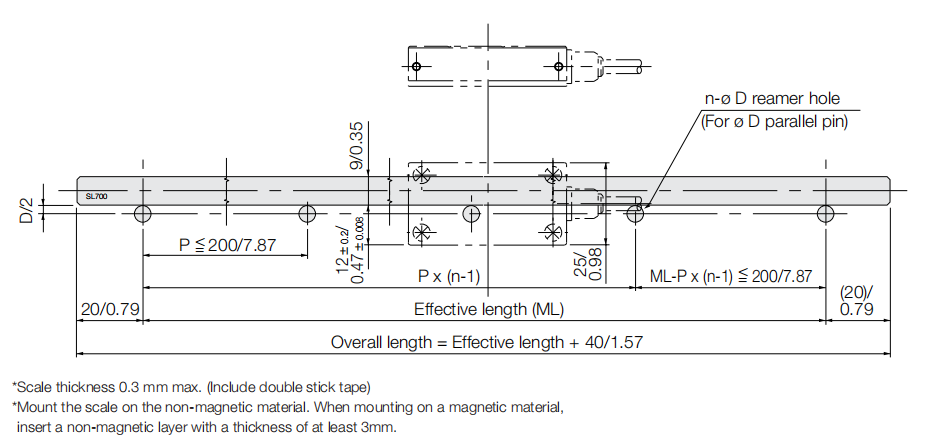

SL700系列磁栅尺尺寸：

1645843489(1)
