通讯模块MG70-EI/MG70-PN MG71-CM
来源：365英国上市公司  发布时间：2022-06-09 11:11:40   点击次数：0


通讯模块MG70-EI/MG70-PN MG71-CM

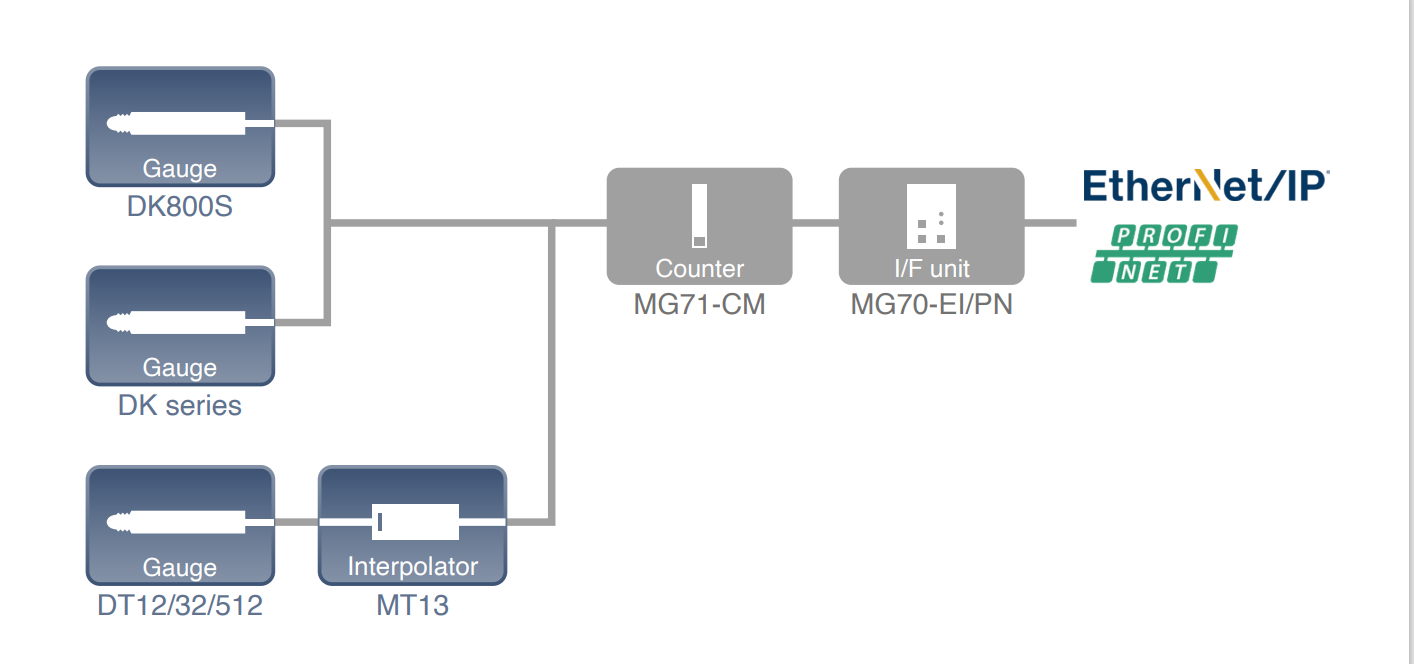

DK800S、DK 和 DT 系列的接口单元。
数字仪表的输出数据可通过以太网/IP/PROFINET 现场总线连接由 PLC 计算和控制。

  • MG70-EI （EtherNet/IP） / MG70-PN （PROFINET）

    • 现场总线兼容的主模块。最多85个仪表可以通过MG71-CM模块连接到MG70-EI或MG70-PN。

  • MG71-厘米

    • 用于 DK800S 系列、DK 系列或 DT 系列（通过 MT13）仪表的计数器模块。连接到MG70。



1645769442(1)

通讯模块MG70-EI/MG70-PN MG71-CM 技术参数：

*这是使用一个y电源模块时的最大连接数。通过添加电源模块，最多可以连接250个MG71-CM模块。连接超过85个MG71-CM模块时，请联系我们。
麦格铭保留更改产品规格的权利，恕不另行通知。
型主模块计数器模块
MG70-EIMG70-PNMG71-厘米
通信协议以太网/IPPROFINET RT通过专用协议传输到主模块的数据
数据传输速度10/100 Mbps100 毫帕斯–
最大可连接计数器模块85 单位 *–
最大可连接量规–1台
安装方式35 mm DIN 导轨安装
电源24 V 直流（20.4 至 28.8 V 直流）
功耗2 W 或更低2.5 W以下1.01 W以下
电缆长度（通信距离）航段长度：两站间最大100米–

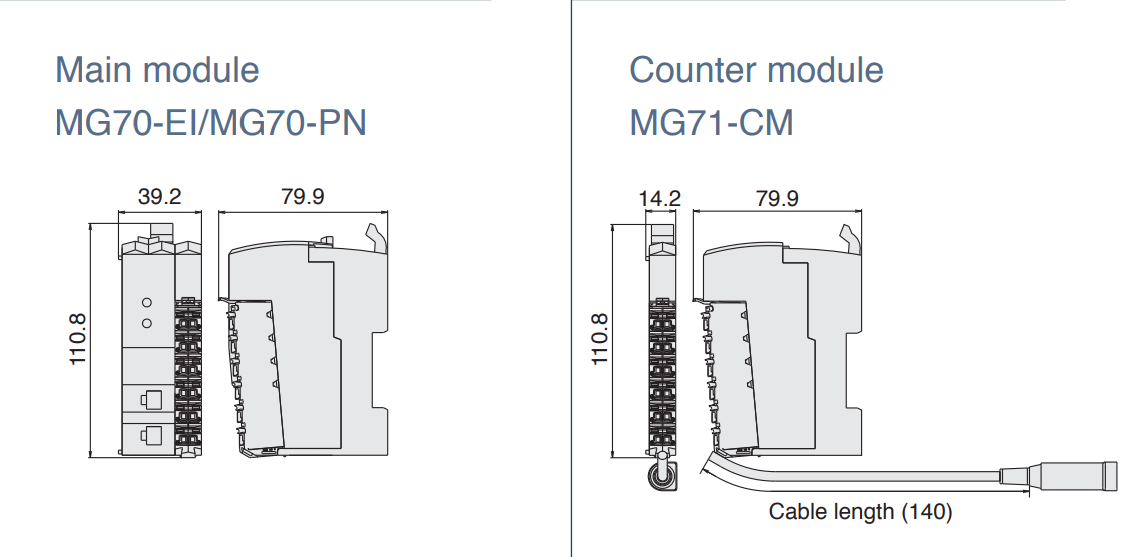

通讯模块MG70-EI/MG70-PN MG71-CM 尺寸：


1645769741(1)
