大连榕树ABS读数头
来源：365英国上市公司  发布时间：2025-06-20 10:51:12   点击次数：0

大连榕树ABS读数头

真正的绝对式光栅系统，无需电池。

具有良好的抗污能力，可抵御轻度 灰尘、划痕和油渍的污染。

50nm、100nm和500nm的分辨率 可供选择。

读数头正反向均可读取，计数方向 由栅尺方向决定。

安装公差宽松，安装简单快捷。

内置位置校验算法，提高安全性。

大连榕树ABS读数头特点

ABS读数头采用LAMOTION先进的成像检测技术、 单码道位置识别技术、自动增益控制技术、编码冗 余检测技术等，实现高可靠性绝对式测量。 光学系统具有良好的抗污能力，位置冗余检测 使错误的风险降低，错误检测机制可确保在无 法检测出位置时始终提示错误标记。


ABS读数头参数

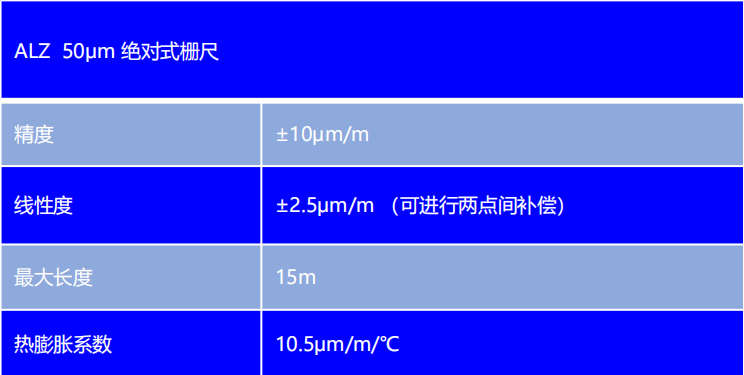

ABS读数头兼容的栅尺


分辨率与栅尺长度

栅尺长度由读数头分辨率和串行数据位数确定。对于高分辨率和短字长的读数头，栅尺长度会相应 受到限制。


ABS读数头安装尺寸图



接口信号含义


推荐的BISS_C差分信号连接



BISS_C接口描述

BiSS_C 单向模式是一种快速同步串行接口，用于从光栅采集位置数据。 光栅为通信的从端，接收主端发送的位置获取时序和数据传输速度信息，并同步的返回位置数据和状态。 MA将位置采集请求和时序信息（时钟）从主端传输到光栅。 SLO将位置数据和状态从光栅同步的传输到主端。


数据说明

Ack ： 读数头计算绝对位置的时间，36us。

Start ： 光栅传输起始位，发信号给主接口开始传输数据。

Position ： 二进制位置数据，高位先传输。

Error ： “0”代表光栅内部位置校验错误。

Warning ： “0”代表应对光栅尺或读数窗口进行清洁。

CRC ： 用于对位置数据进行CRC校验，多项式为 x6 + x1 + x0 ，高位先传输。

Timeout ： 光栅每46 µs可以采集一个新的位置读数。但数据传输有可能在46 µs过去之前完成。在这种情 况下，光栅将SLO线保持低电平直至46 µs。


系统指示灯

ABS读数头内置多色指示灯，指示当前读数头状态、信号强度，辅助读数头安装。

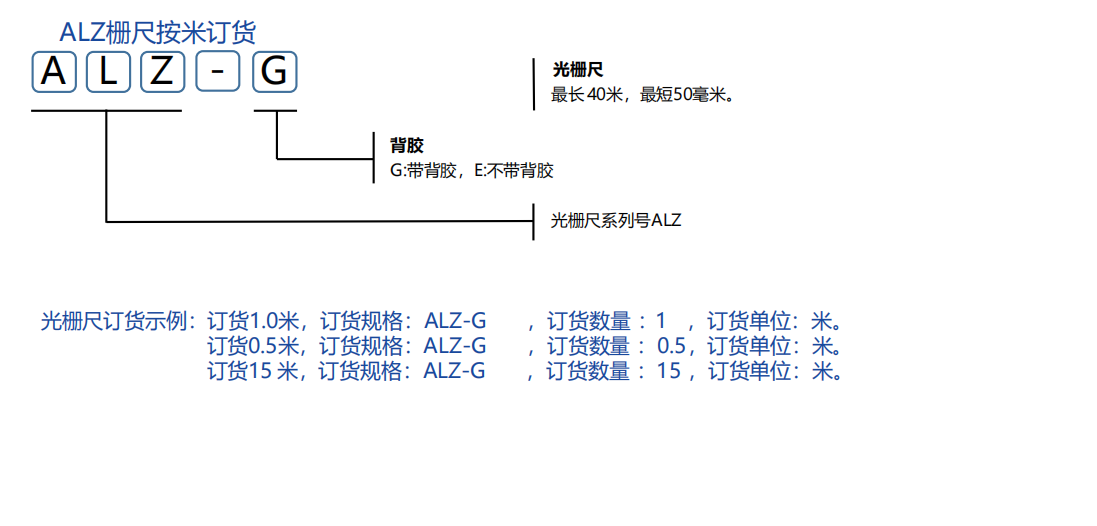

I%R$@G8N_OYQV2SPV%@GEXH.png订货信息

ABS读数头
