大连榕树RUS 系列光栅尺

RUS光栅尺是专为高精度直线测量提供反馈而设计的增量型20um光栅尺，采用LAMOTION最先进的干涉栅线刻划技术、栅线误差控制在40nm之下，使用高强度，耐腐蚀的特种不锈钢材，保证长期稳定使用。

RUS光栅尺兼容LAMOTION先进的 RU2系列读数头。

系统特征

RUS高精度不锈钢栅尺采用高精度、超硬高弹且抗腐蚀的特种基材，基材优秀的机械和化学特性保证了其长期使用的稳定可靠;RUS高精度不锈钢栅尺使用先进的刻线工艺，实现20微米间距栅线的精细刻划，并保证小于40纳米的刻线误差，±5μm/m的精度，尺身自带背胶，利用贴尺工具可以实现快速安装。

高精度:±5μm/m

高线性度:±2.5um/m

小尺寸: 厚 0.2mmx宽8mm

低膨胀系数:10.5μm/m/℃

快速安装:提供贴尺工具，栅尺自带背胶。

优秀的材料:耐腐蚀，硬度高。

超长尺寸:50m超长订货长度。

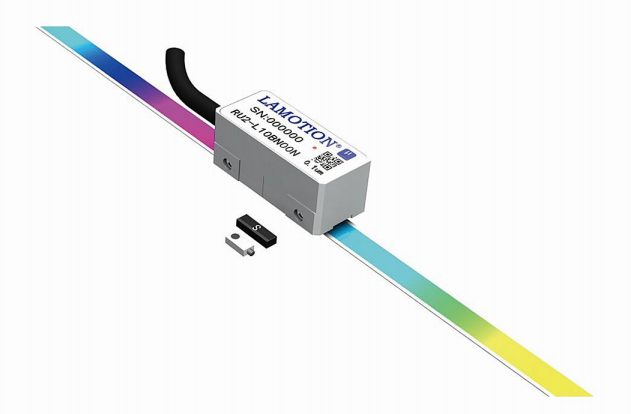

兼容的读数头

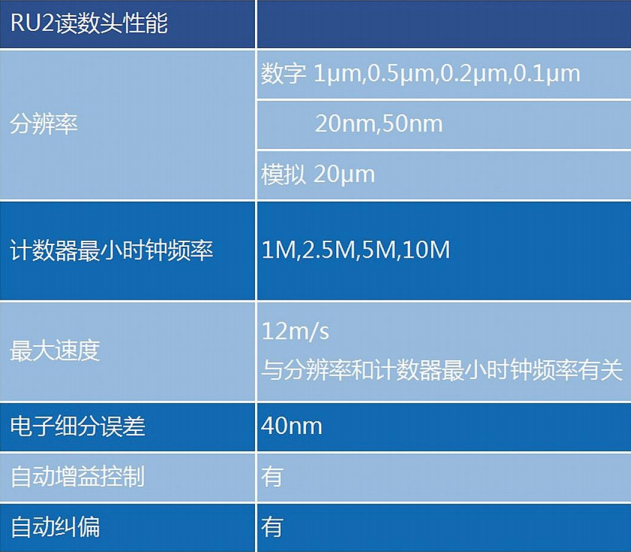

RU2系列读数头

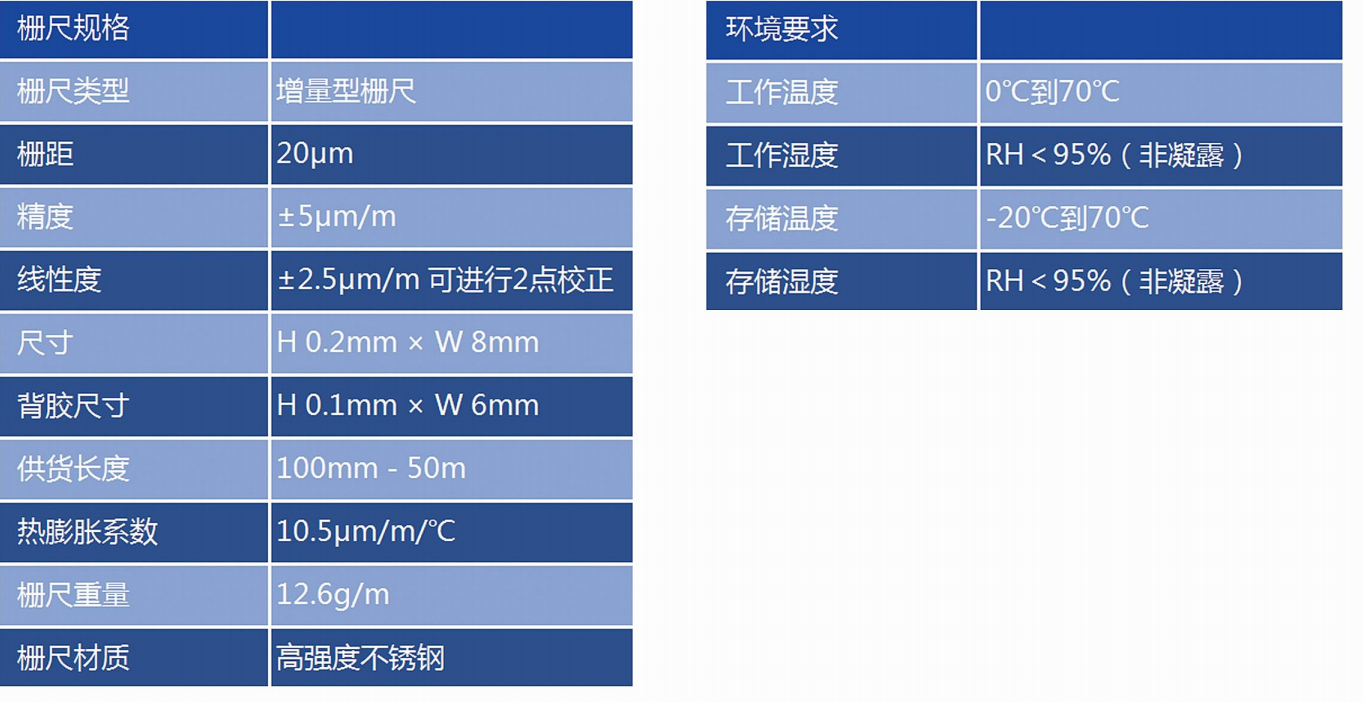

大连榕树RUS 系列光栅尺规格

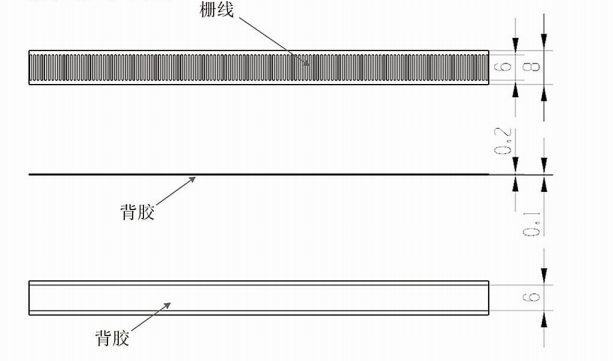

栅尺尺寸图

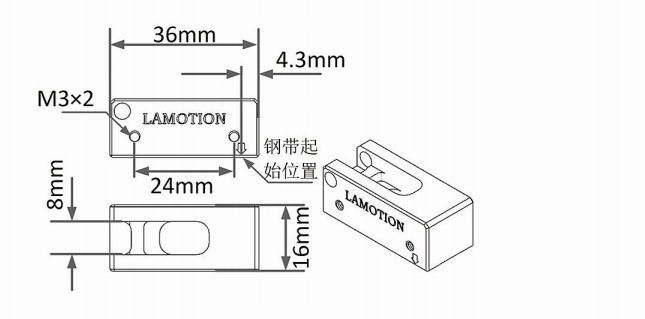

贴尺工具尺寸图

贴尺工具宽度、安装孔位、钢带相对位置与RU2系列读数头兼容。

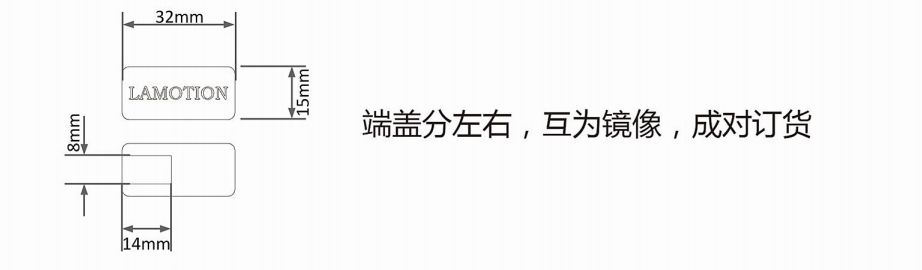

端盖尺寸图

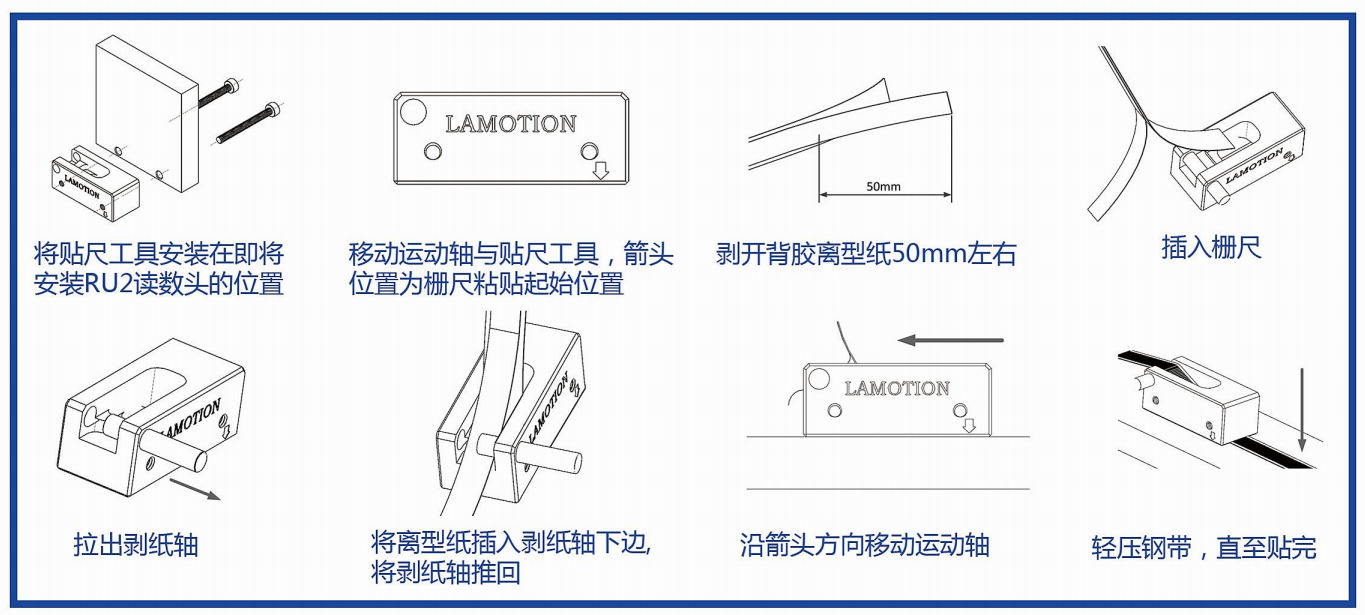

栅尺贴装

栅尺贴装推荐使用LAMOTION的贴尺工具贴装。

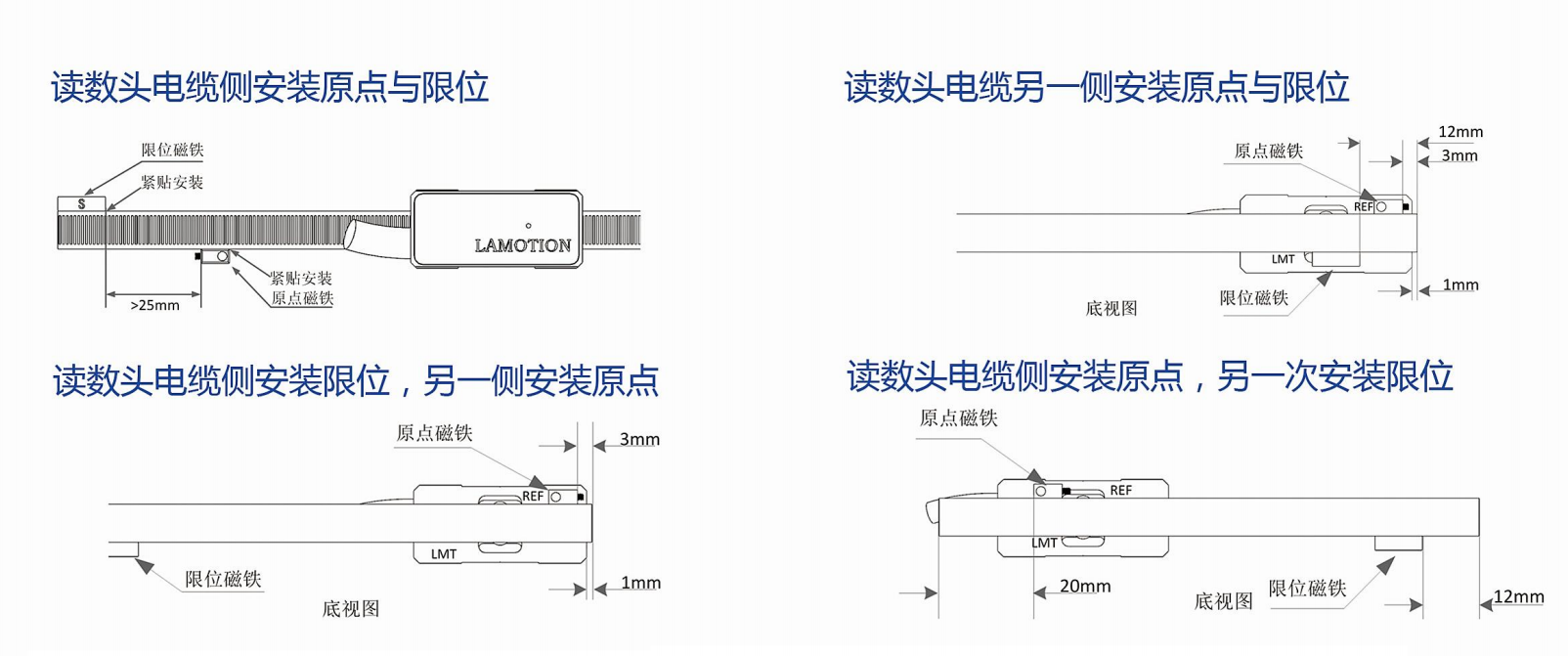

原点贴装，栅尺长度计算

栅尺使用长度和测量长度的关系，受原点和限位的安装位置影响，通常情况下，可按下边公式计算：使用长度=测量长度+70mm

详细情况参照如下几种安装位置计算使用长度

订货信息

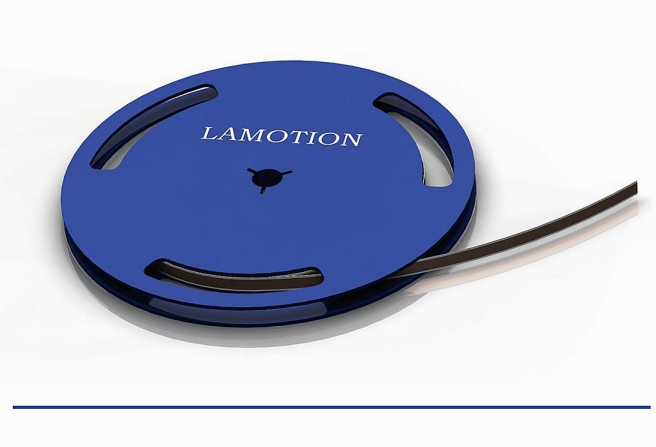

RUS不锈钢栅尺

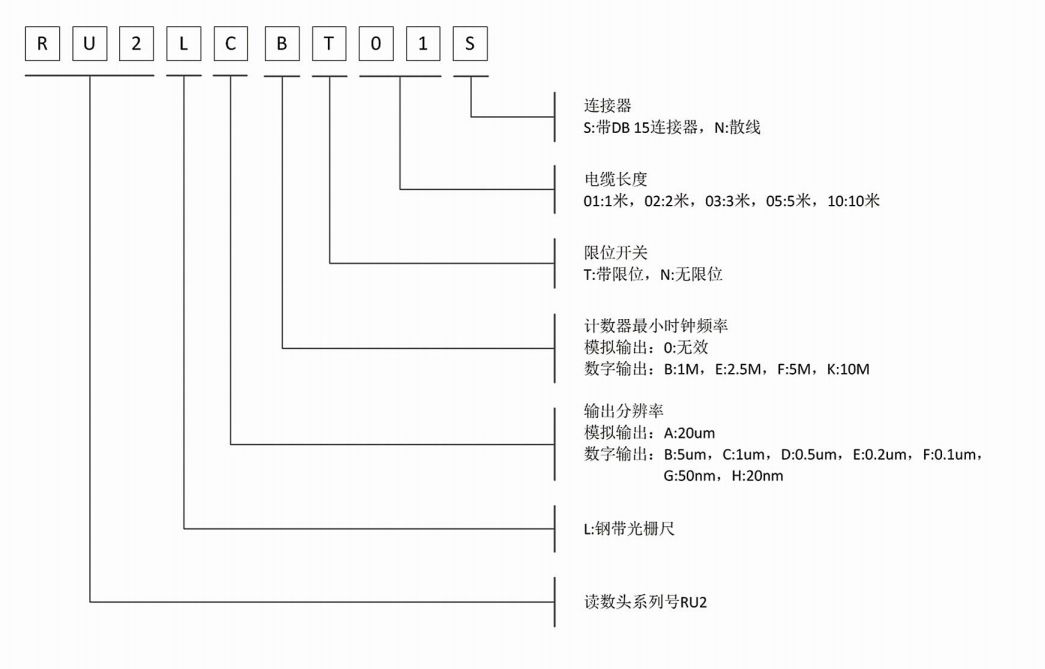

RU2读数头

贴尺工具

订货编号：RUS-ASST-RU2

栅尺端盖

订货编号：RUS-ET

栅尺端盖成对订货。
