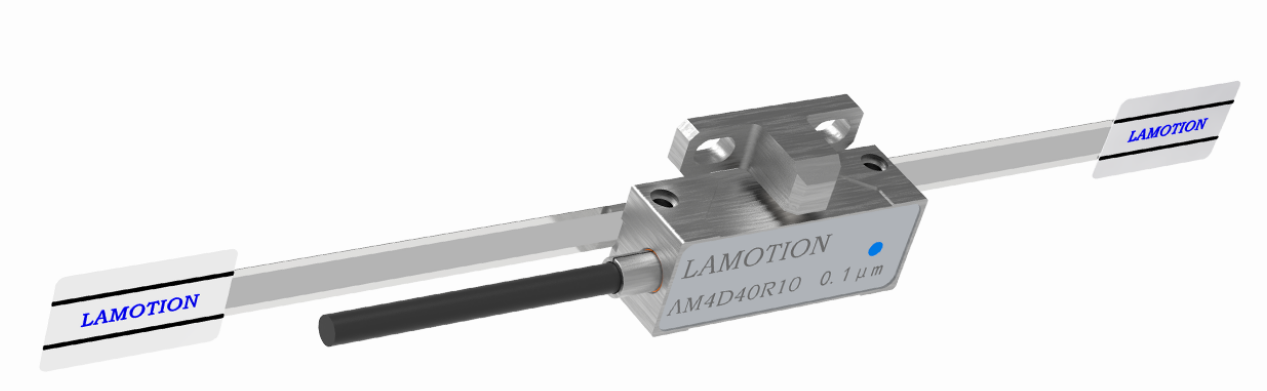

AM4系列光栅系统是用于高动态精密系统的紧凑光栅，单场扫描的应用和低延时的细分处理，使其具有优秀的动态性能。AM4系列读数头适配40μm栅距的M4系列超薄不锈钢栅尺，栅尺与基体贴合后，膨胀系数和基体完全一致.不需要单独进行温度补偿。耐腐蚀、耐磨栅尺，高强度的刻线，可以有效的防止栅尺的损坏，使其在环境苛刻地方仍然适用。栅尺表面无镀膜，当受到污染时，栅尺可使用溶剂清洁。
大连榕树AM4 系列光栅系统特点
●小尺寸紧凑的读数头。
●单场扫描，低细分误差。
●可以任意设置的磁零位点
●超轻的读数头。
●超柔系电缆。
●自动增益和平衡控制。
●双向可见的指示灯。
●光学镀膜镜片，提高信噪比。
●栅尺无镀膜，抗划伤能力强。
●栅尺膨胀系数和基体一致。
●40微米小栅距。
大连榕树AM4 系列光栅系统基本参数
| AM4系列光栅系统基本参数 | |||
| 尺寸 | 长34mm × 宽13mm × 高10.3mm | 电源 | 5V±10% 300mA |
| 输出信号 | 差分TTL，原点信号（可选） | 连接器 | D-sub 15 Pin Male D-sub 9 Pin Male |
| 参考原点（可选） | 读数头侧面磁性传感器 | 参考原点单向重复精度 | 1LSB（≤20mm/s时） |
| 分辨率 | 1μm , 0.5μm | 电子细分误差 | <80nm |
| 最大速度 | 2.5m/s | 栅距 | 40μm |
| 栅尺精度等级 | ±10μm/m | 栅尺尺寸 | 宽6mm，厚度0.2mm（包含背胶） |

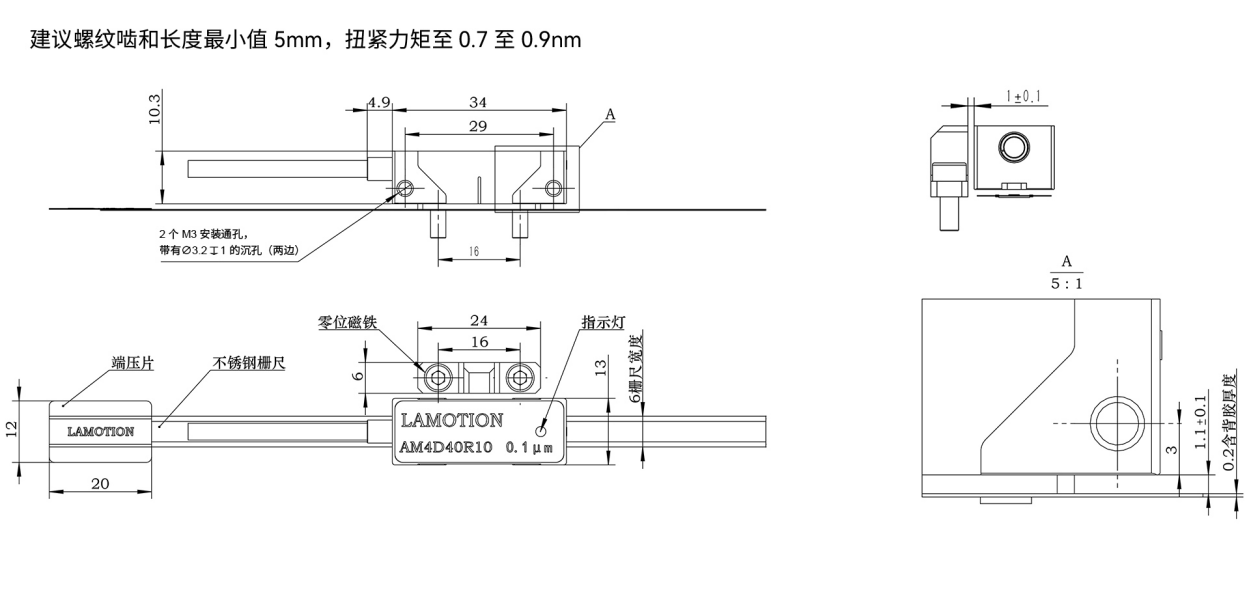

大连榕树AM4 系列光栅系统安装尺寸（所有尺寸单位:mm)

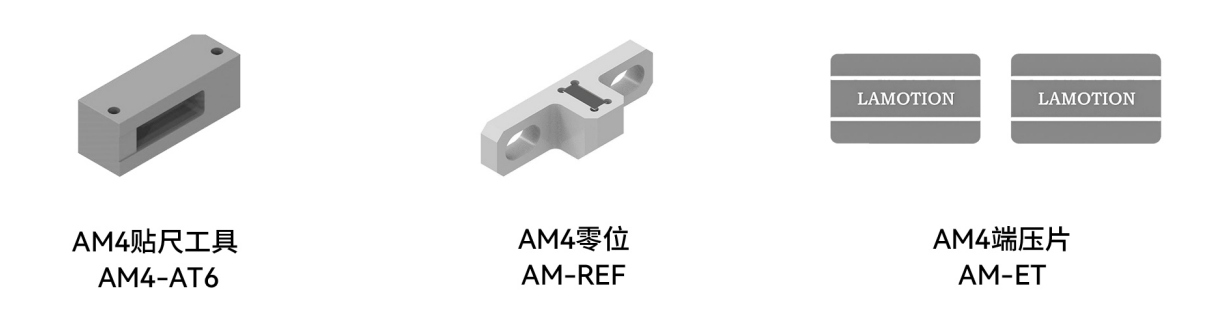

配件
AM4光栅尺安装注意事项
1.栅尺的贴装必须使用栅尺贴装工具，禁止徒手贴装。
2.因为可能存在贴装应力，栅尺贴装后需要24小时后才可以进行精度标定，温度较低时需要更长的时间。
3.为了应用的长期可靠性，应用的本体(直线电机、机台)需要可靠的接地和屏蔽，防止读数头被干扰动力线与信号线尽量分离布置。
4.读数头的供电端需要满足5V±10%，电流不小于300mA。
5.栅尺的脏污可能带来读数头输出信号噪声或失效，要保证栅尺的清洁，栅尺可以使用无尘纸配合乙醇、异丙醇清洁。
6.读数头固定螺钉必须按照安装图中给出的长度和力矩，否则可能导致读数头损坏或固定不良。
订货信息

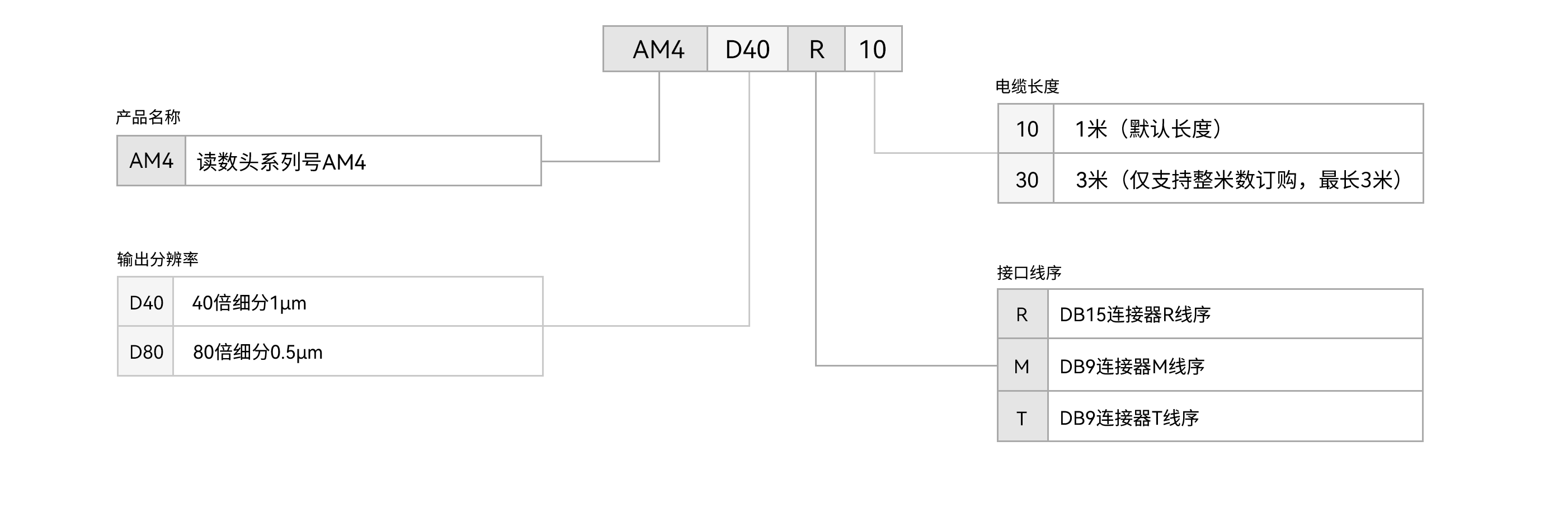

AM4读数头

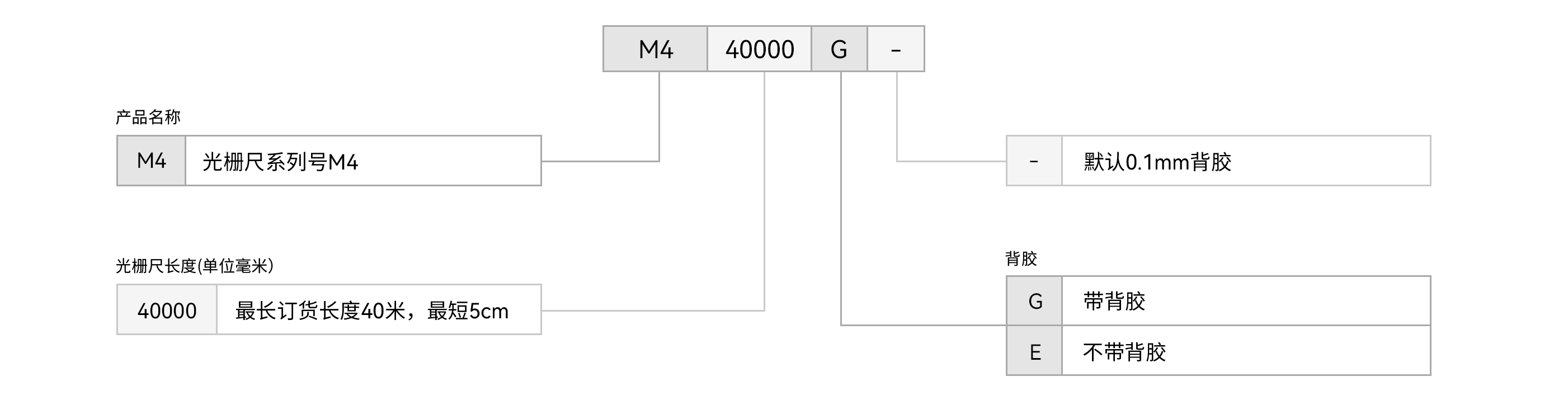

M4系列光栅尺

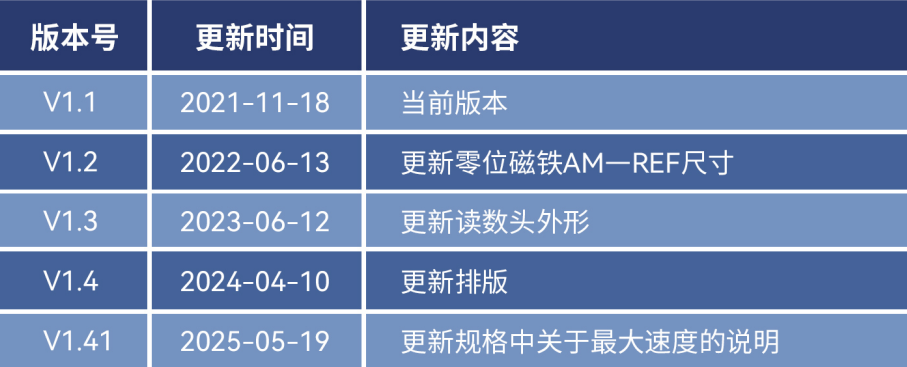

版本更新记录
