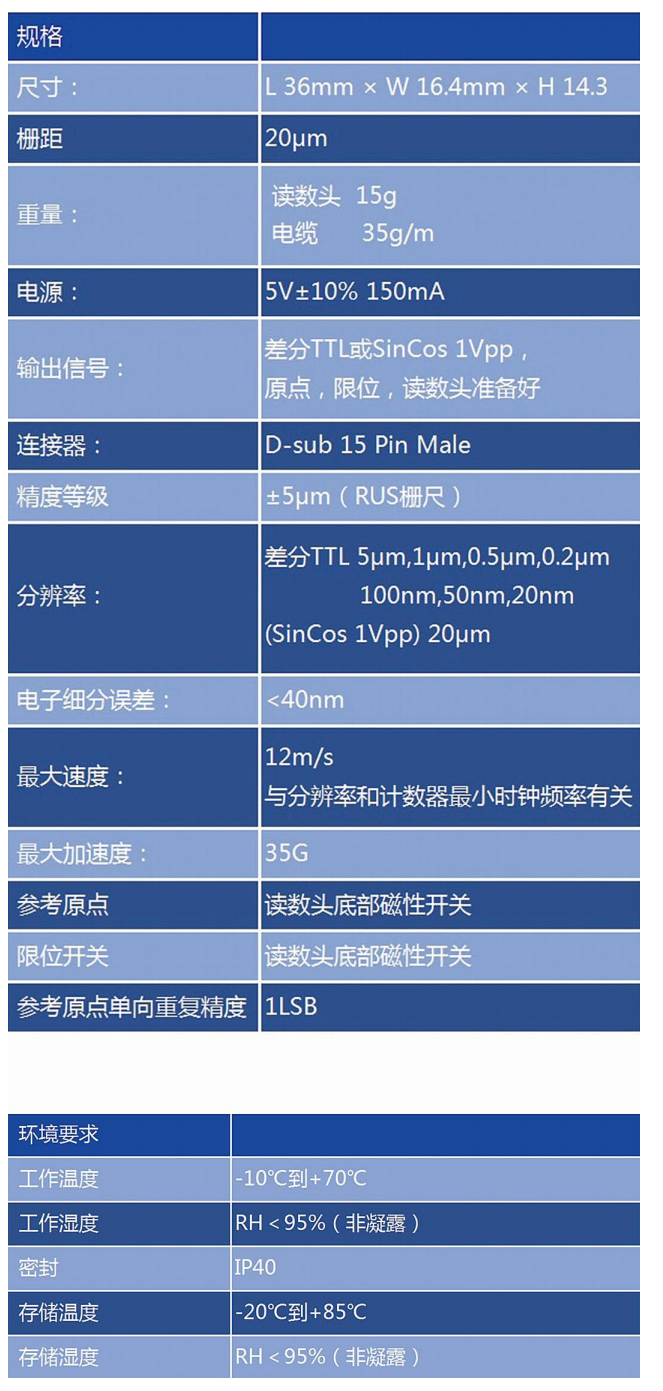

大连榕树RU2系列读数头

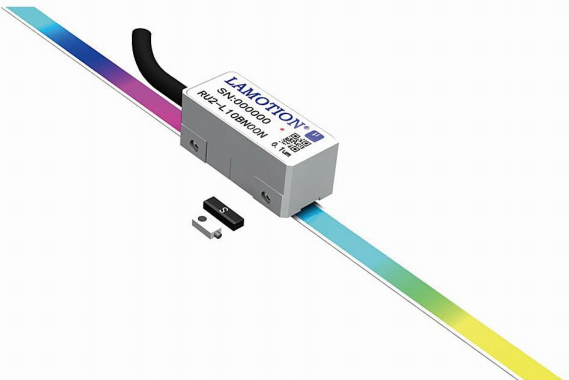

RU2光栅尺读数头是专为高精度直线测量提供反馈而设计的增量型读数头采用LAMOTION最先进的单场扫描技术先进的自动增益、自动纠偏技术，可读取20um栅尺，精度高、抗污染性能强，适用于高精密机床、高速自动化设备等需要闭环、速度控制的高性能、高可靠性应用场合。

RU2光栅尺读数头兼容LAMOTION先进的RUS系列钢带栅尺。

RU2读数头采用LAMOTION最先进的大面积单场扫描技术、自动增益控制技术、自动纠偏技术，可以有效降低污染的影响，读数头内置的真高速ADC细分可以提供更大带宽,同时更有效降低细分噪声和细分误差，配合滤波在保证低位置噪声和平滑的速度控制情况下，可达到20nm的有效分辨率，内置REF参考原点和限位输出，并提供标准的差分TTL数字增量接口，多色的LED集成在读数头上盖上，可指示信号强度，方便安装。

RU2光栅尺读数头兼容LAMOTION先进的RUS系列钢带栅尺和RUE系列低膨胀栅尺。

大连榕树RU2系列读数头特点

最高分辨率20nm

极强的抗污染能力:大面积单场扫描技术大于100条栅线同时扫描，有效降低灰尘等其他污染物带来的影响。

高带宽，低细分误差:内置高速ADC和滤波电路，提供更高的带宽、更高的分辨率、更高的动态响应，更低的细分误差。

自动增益控制，自动纠偏:先进的自动增益控制、自动纠偏电路与算法，提供更稳定的信号输出。安装也更方便。

多色指示灯提示信号强度，安装状态。

SinCos 1Vpp、差分TTL信号接口。

内置REF原点与限位信号。

大连榕树RU2系列读数头优秀的抗污染能力

先进的大面积单场扫描技术

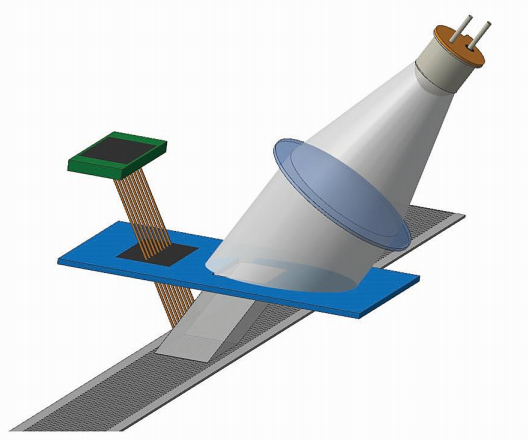

RU2读数头采用LAMOTI0N先进的大面积单场扫描技术，光源发出的分散光经过透镜，调整为平行光束，经过光栅上的窗口滤掉多余光束后，照射到栅尺上，经栅尺反射，形成明暗条纹，经过窗口上的光栅照射到单场扫描传感器上

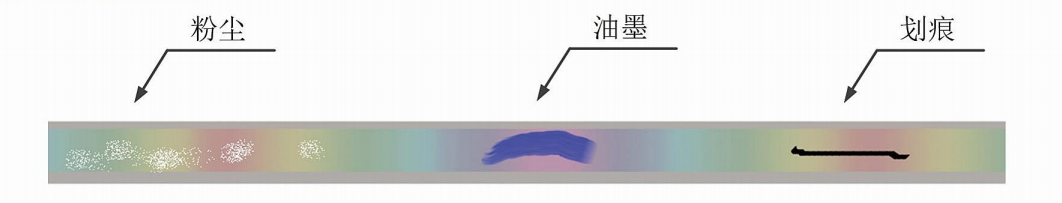

单场扫描的高抗污染能力



      经LAMOTI0N大连榕树光学测试，在使用RUS不锈钢栅尺时，RU2读数头在经过类似上图的粉尘、油墨、划痕等高污染的情况下，测量精度仅受到几十纳米的影响，且信号的李萨茹图形仅幅值受到一点影响，不会出现直流偏差，幅值不均等失真。更不会导致读数头无法工作。

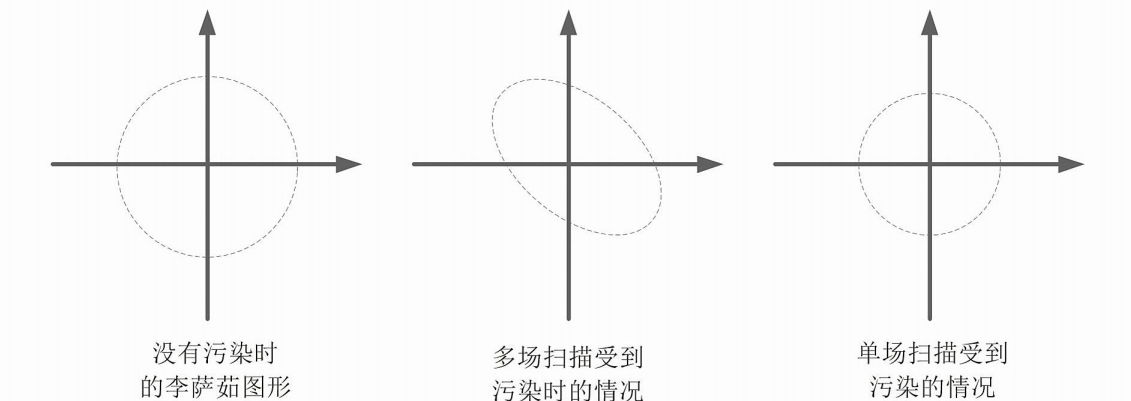

       RU2读数头的单场扫描只在一个传感器上输出Sin+，Sin-，Cost，Cos-信号，不同于四场扫描需要四个传感器输出信号，当栅尺上有污染时，信号的幅值，同时发生变化，不会造成李萨茹图形失真。

自动增益控制技术

           RU2读数头使用LAMOTI0N大连榕树光学最先进的自动增益控制技术，在读数头与栅尺之间的间距发生变化时(多数发生在读数头调节安装时)，或读数头运动速度发生变化时，信号的幅值都会发生变化，RU2读数头的自动增益控制技术可以使这些信号的幅值始终保持稳定，保证输出精度。

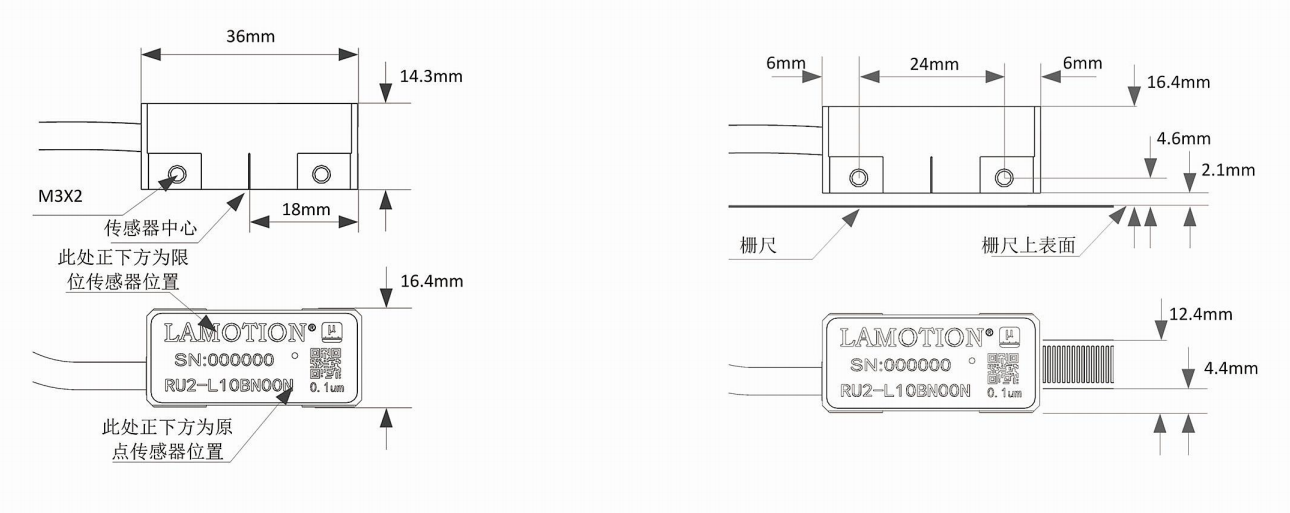

RU2系列计数头尺寸

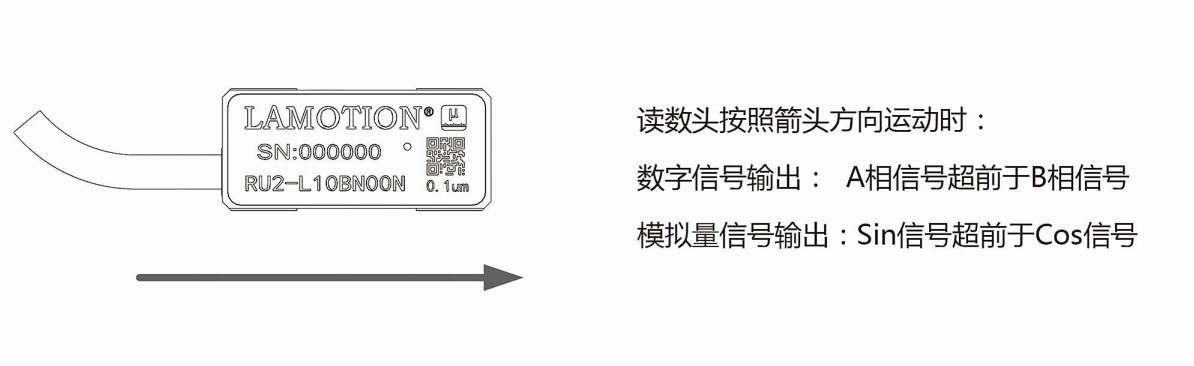

读数头正方向

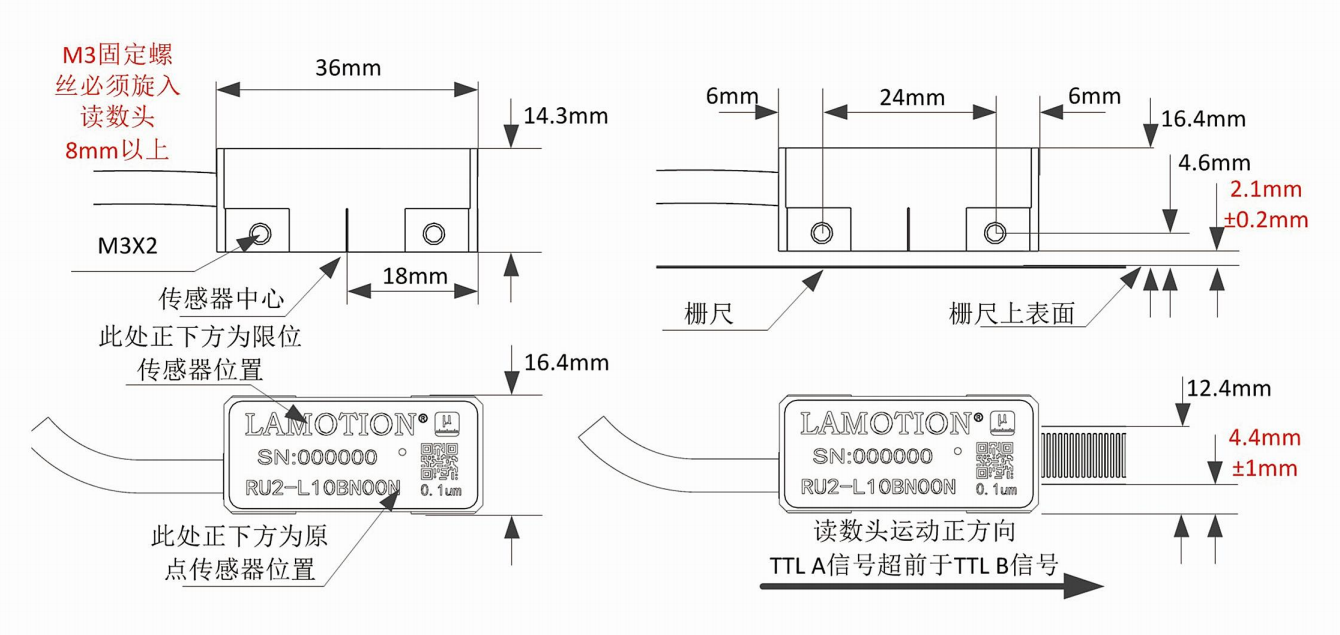

读数头安装

宽松的安装工差

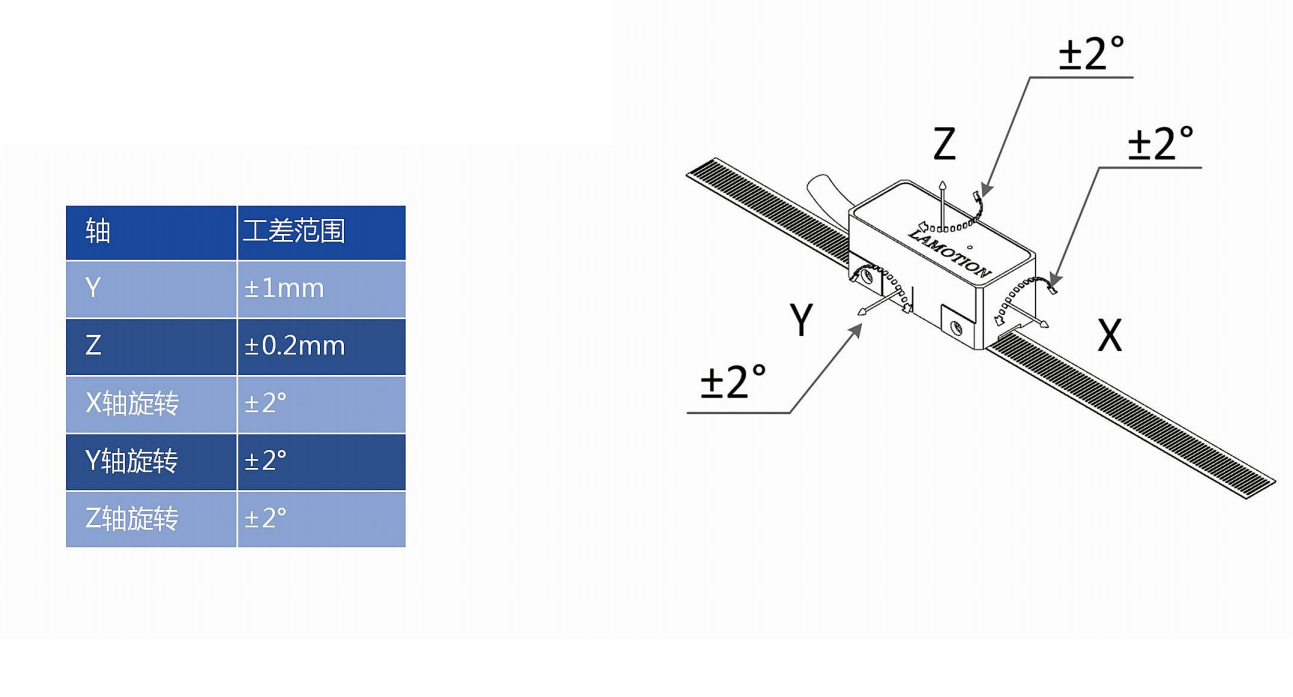

得益于LAMOTION先进的单场扫描技术以及高级光学系统，RU2读数头有着非常宽松的安装工差允许范围。

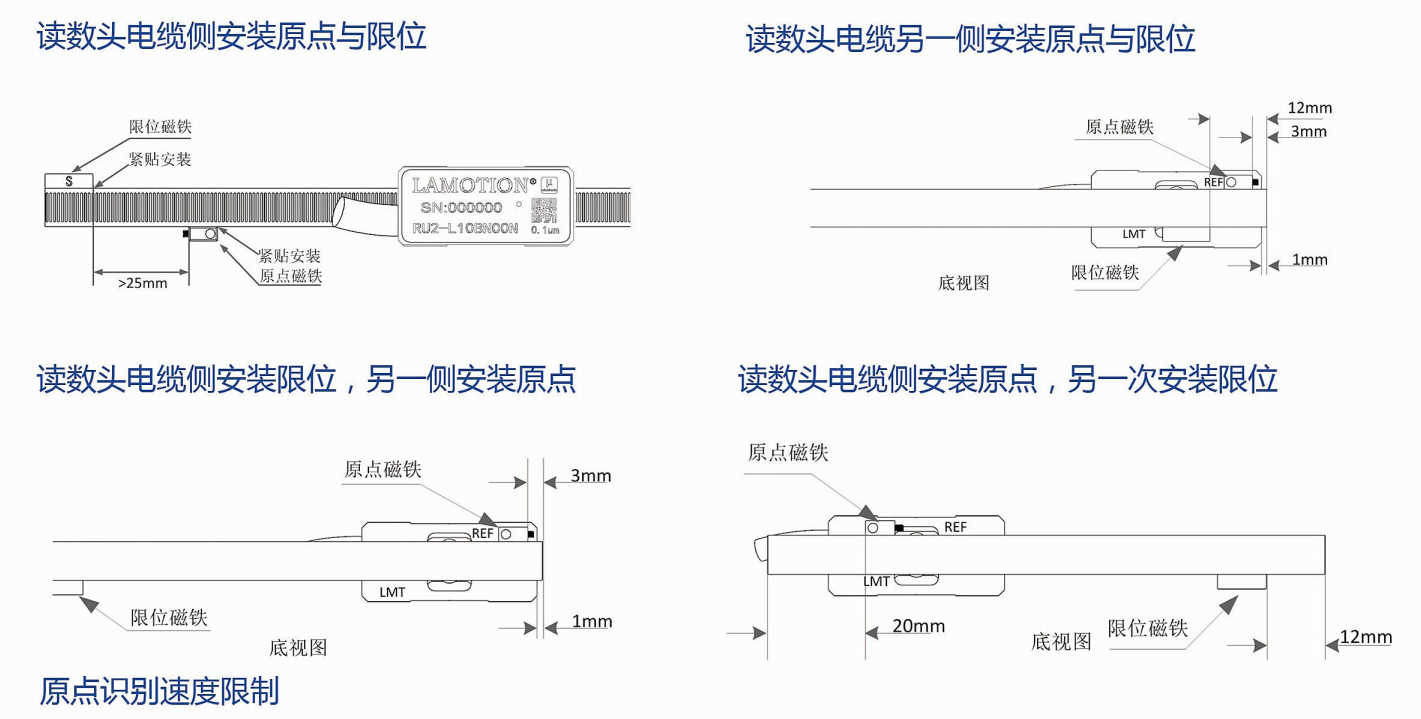

原点与限位安装

注意:原点磁铁和限位磁铁正反面如果安装错误，读数头将无法正常识别原点与限位

原点磁铁有颜色标记的一面为正面，粘贴时不要涂胶水，朝外安装。

限位磁铁有颜色标记的一面为正面，粘贴时不要涂胶水，朝外安装。

原点仅需紧贴不锈钢栅尺粘贴，可以粘贴在运动行程的任意位置。

注意:限位磁铁和原点磁铁安装位置，确保读数头底部的REF在移动到原点磁铁上方时，限位磁铁距离LMT位置10mm以上。

注意:读数头进行原点识别时，读数头移动速度不应超过300mm/s，否则精度会受到影响!

原点相位调整

       参考原点磁铁安装完成后，可能需要调整参考原点相位，需将读数头缓慢以回原点方向经过原点，如果读数头上指示灯红色闪烁1次，说明原点相位正常，不需要调整参考原点相位;如果红色灯闪烁2次，则需要调节相位调节螺丝，每次逆时针拧动一个小的角度，再次测试读数头相位，直至指示灯红色闪烁1次。

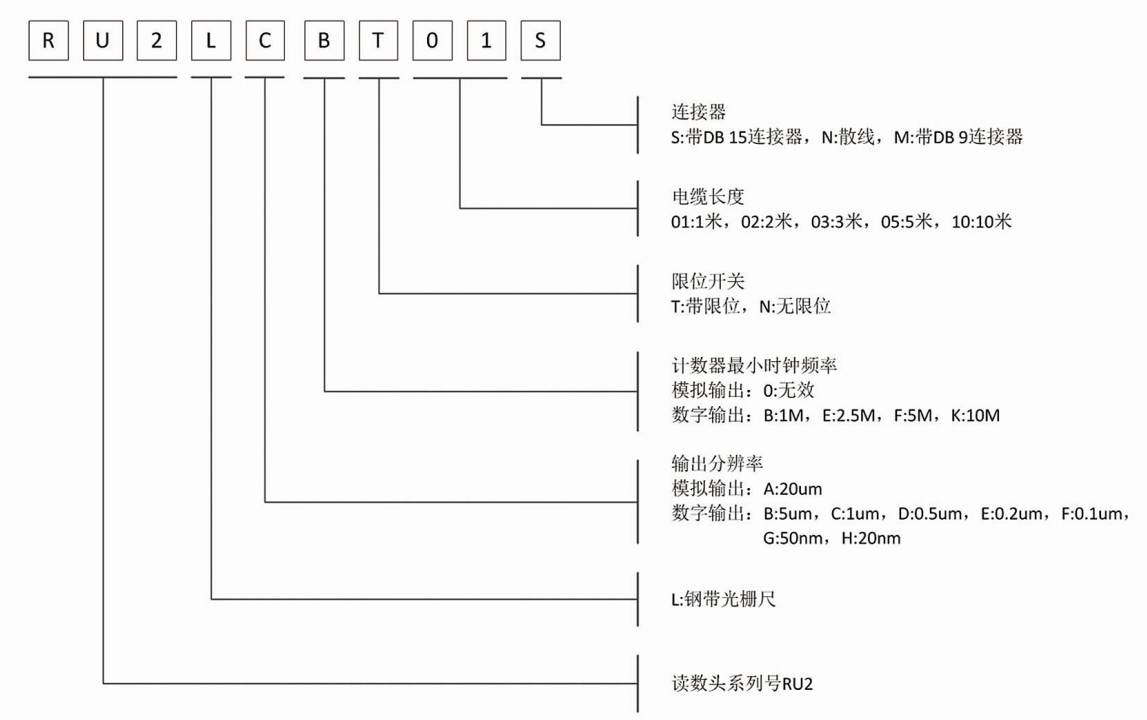

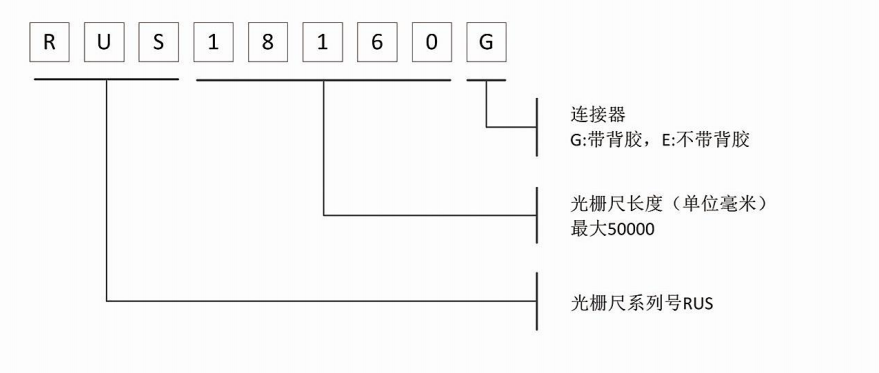

订货信息

RUS不锈钢栅尺

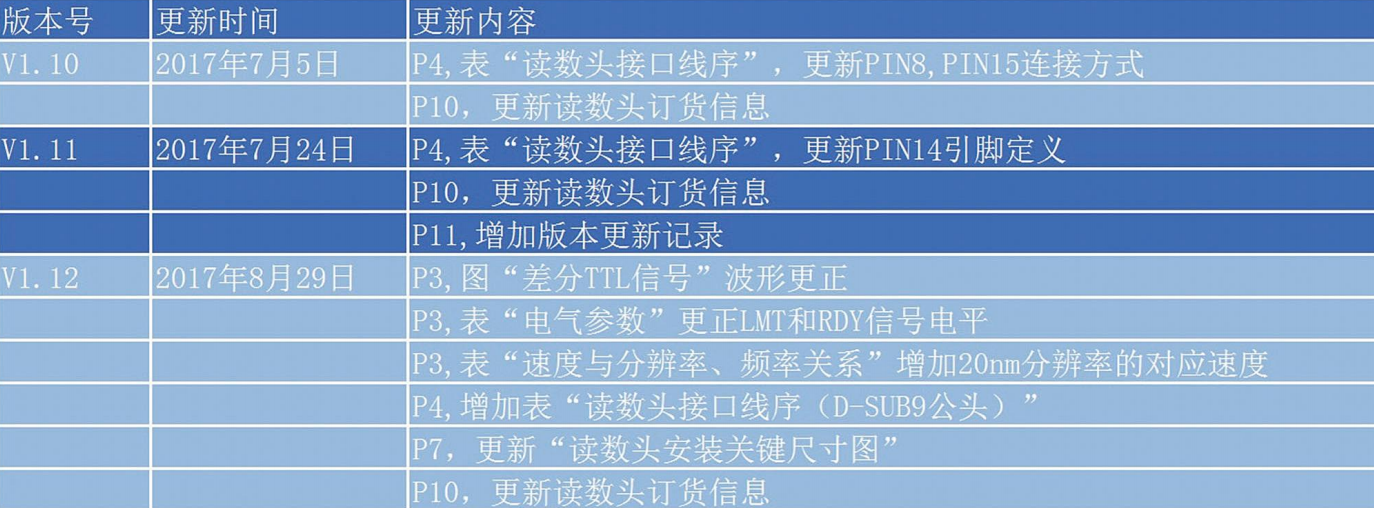

版本更新记录
